1. 说明
本标准摘录于双金属带锯条国家标准，适用于宽度尺寸为 6 毫米至 80 毫米，齿部材料通常是高速钢或高性能高速钢，锯条体的材料是低合金弹簧钢的金属切割双金属带锯条（以下简称带锯条）
2. 术语和定义
GB/T 21954.1确立的以及下列术语和定义适用于本标准。
2.1 基本截面 usual section
基本截面由带锯条的宽度和厚度构成，用“宽度×厚度” 表示。
2.2 刀弯 straightness

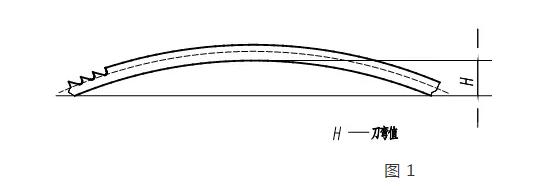

带锯条无约束地置于平板上，背部（或齿部）纵向（长度方向，下同）较大曲率的弯曲为刀弯，见图1。
2.3 蛇（形）弯 snake
带锯条无约束地置于平板上，在较长的长度上背部（或齿部）连续出现纵向弯曲的渐变，见图2。
2.4 折弯 kink
带锯条无约束地置于无磁力的平板上，较短长度上侧面的弯曲，见图3。
2.5 扭曲 twist

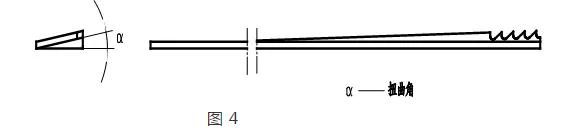

带锯条无约束地置于无磁力的平板上，其自由端头侧面与平板间的夹角，见图4。
2.6 料头翘曲（尾翘） coil set

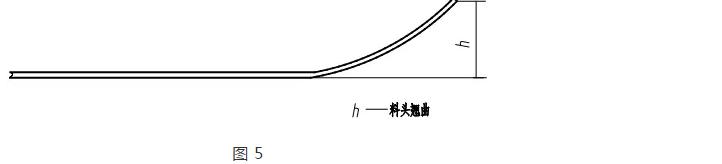

带锯条无约束地置于无磁力的平板上，其自由端头到平板的垂直距离，见图5。
2.7 根带 bandsaw welded loop
根据顾客需要和供货协议，将一定长度的带锯条成品焊接成环状而形成的产品。
3. 技术要求
3.1 基本截面
3.1.1 带锯条宽度及其偏差应符合表1的规定。
表1 带锯条宽度及其偏差 单位为毫米
|
宽度(mm)
|
宽度偏差（mm)
|
|
6
|
-0.4~0
|
|
10
|
-0.4~1
|
|
13
|
-0.4~2
|
|
20
|
-0.5~0
|
|
27
|
-0.5~0
|
|
34
|
-0.5~0
|
|
41
|
-0.5~0
|
|
54
|
-0.5~0
|
|
67
|
-0.6~0
|
|
80
|
-0.6~1
|
3.1.2 带锯条厚度及其偏差应符合表2的规定。
表2 带锯条厚度及其偏差 单位为毫米
|
厚度(mm)
|
宽度偏差（mm)
|
|
0.6
|
0.02
|
|
0.9
|
-0.03
|
|
1.1
|
0.02
|
|
1.3
|
-0.06
|
|
1.6
|
|
3.2 外观质量
3.2.1 带锯条表面不应有裂纹、锈蚀、划痕及磕碰。
3.2.2 焊接处应牢固，不应有错位及凹凸不平，不应有虚焊、气孔、夹渣、脱焊等缺陷。
3.2.3 齿形规则，锯齿应无钝口、崩刃、缺齿、毛刺等影响使用的缺陷。
3.2.4 标志应正确、完整和清晰。
3.3 分齿量
3.3.1 带锯条每侧的分齿量应相等，其偏差应为±0.05 mm。
3.3.2 总分齿量的偏差应为±0.10 mm。
3.4 硬度
3.4.1 按GB/T 230.1和JB/T 6050检测，齿部硬度应不得低于67HRC。
3.4.2 按GB/T 4340.1和JB/T 6050检测，锯条体经过热处理后硬度应不得低于46HRC。
3.5 表面粗糙度
带锯条表面粗糙度应符合表3的规定。
表3 带锯条表面粗糙度 单位为微米
|
带锯条表面
|
表面粗糙度
|
|
锯齿前面、后面
|
Ra 3.2
|
|
锯条体表面
|
Ra 1.6
|
3.6 形位公差
3.6.1 带锯条的横向直线度（又称龟背）公差为1 μm / mm。
注：按带锯条的宽度计算横向直线度公差值而进行检验。
3.6.2 带锯条的刀弯应符合“在任意6000 mm的测量长度上不大于25 mm”的要求。
3.6.3 带锯条的蛇（形）弯应符合“在任意1500 mm的测量长度上不大于3 mm” 的要求。
3.6.4 带锯条的折弯应符合“在任意300 mm的测量长度上不大于1 mm，且在任意6000 mm的测量长度上不多于5个弯曲处（所有折弯应在公差范围内）”的要求。
3.6.5 带锯条的扭曲应符合“在6000 mm的测量长度上不大于30°”的要求。
3.6.6 带锯条的料头翘曲应符合表4的规定。
表4 带锯条料头翘曲 单位为毫米
|
宽度(mm)
|
翘曲（mm)
|
|
6~13
|
≤ 45
|
|
20~34
|
≤ 38
|
|
41~80
|
≤ 30
|
3.7 挠性试验
带锯条应按附录A中A.1的方法进行挠性试验，不应出现塑性变形或裂纹。
3.8 根带
3.8.1 焊接根带应采用已检验合格的带锯条。
3.8.2 根带焊接后，包括对接焊口部位的纵向直线度应符合“在任意450 mm的测量长度上不大于0.40 mm” 的要求，且只允许齿部凹下。
3.8.3 对接焊口横向错位应不得大于0.12 mm。按锯齿锯削方向，只允许前高后低。
3.8.4 经打磨抛光后的焊接区的厚度应不得小于原厚度的95 %。
3.8.5 焊接打磨后形成的锯齿齿距应不得大于相邻锯齿齿距，且不得小于相邻锯齿齿距的75 %。
3.8.6 焊缝区经回火后的硬度应不得大于锯条体硬度，且不得小于锯条体硬度的90 %。
3.8.7 打磨抛光均不得损伤齿尖。
3.8.8 根带焊接后应按附录A中A.2的方法进行对接焊口挠性试验，焊缝区不应出现塑性变形或裂纹。
（规范性附录）
带锯条挠性试验
A.1 带锯条挠性试验
A.1.1 试验方法

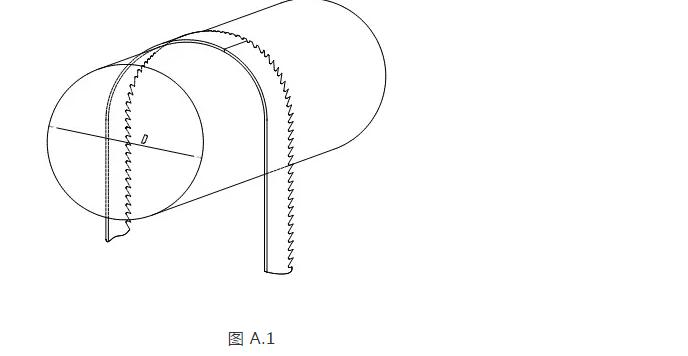

将带锯条的样本弯曲围绕试验棒半个圆周（见图A.1），然后释放。
A.1.2 试验棒直径
试验棒直径见表A.1。
表A.1 带锯条挠性试验的试验棒直径 单位为毫米
|
带锯条宽度
|
＜ 54
|
≥ 54
|
|
试验棒直径 D
|
100
|
150
|
A.2 带锯条根带对接焊口挠性试验
A.2.1 试验方法
将焊接后根带样本的对接焊口部位弯曲围绕试验棒半个圆周（见图A.1），然后释放。其次数应不得少于3次。
A.2.2 试验棒直径
试验棒直径见表A.2。
表A.2 带锯条根带对接焊口挠性试验的试验棒直径 单位为毫米
|
带锯条宽度
|
≤ 27
|
34
|
41
|
≥ 54
|
|
试验棒直径 D
|
150
|
180
|
210
|
300
|
